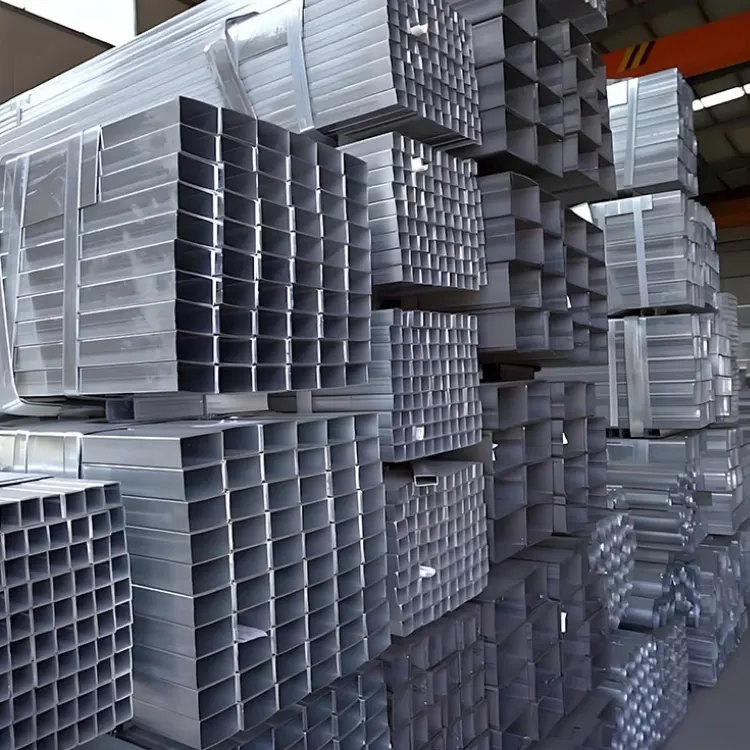

Tiub segi empat sama dan segi empat tepatdigunakan secara meluas apabila jurutera, fabrikasi, kontraktor dan pembeli industri memerlukan gabungan kecekapan struktur, geometri bersih, kemudahan fabrikasi dan prestasi dimensi yang boleh dipercayai. Reka bentuk bahagian tertutupnya boleh memberikan rintangan yang berguna kepada mampatan dan kilasan manakala muka ratanya memudahkan kimpalan, bolting, pelapisan dan lampiran komponen. ASTM A500/A500M, sebagai contoh, meliputi tiub struktur keluli karbon yang dikimpal dan lancar dalam bentuk bulat, persegi, segi empat tepat dan khas untuk aplikasi struktur am. Tiub yang betul, bagaimanapun, bergantung pada lebih daripada dimensi nominal. Ketebalan dinding, gred keluli, keadaan pemuatan, reka bentuk sambungan, pendedahan kakisan, proses pembuatan, toleransi, rawatan permukaan dan keperluan pemeriksaan semuanya mempengaruhi hasil akhir. Panduan ini menerangkan faktor-faktor ini secara praktikal supaya pembeli boleh menentukan tiub segi empat sama dan segi empat tepat dengan lebih yakin.
Tiub segi empat sama dan segi empat tepat adalah bahagian keluli berongga yang dibentuk menjadi profil tertutup. Tiub segi empat sama mempunyai empat sisi yang sama, manakala tiub segi empat tepat mempunyai dua sisi yang lebih panjang dan dua sisi yang lebih pendek. Kedua-dua konfigurasi menyediakan permukaan luaran yang rata dan keratan rentas tertutup, menjadikannya berguna untuk anggota struktur, bingkai, sokongan, jentera, peralatan pengangkutan, struktur seni bina dan pemasangan yang direka.
Dalam terminologi struktur, produk ini sering dirujuk sebagai bahagian struktur berongga, atau HSS. Institut Tiub Keluli menerangkan HSS sebagai tiub keluli berstruktur yang dihasilkan dalam bentuk bulat, segi empat sama dan segi empat tepat serta mencatat penggunaannya dalam bangunan dan produk perkilangan lain. ASTM A500/A500M meliputi tiub struktur keluli karbon yang dikimpal dan lancar dalam bentuk ini untuk pembinaan yang dikimpal, rivet atau dibolt dan tujuan struktur am.
Reka bentuk berongga adalah penting kerana ia meletakkan bahan di sekeliling bahagian dalam yang terbuka daripada mencipta bahagian yang sepenuhnya padat. Ini boleh memberikan keseimbangan yang berguna antara prestasi struktur dan penggunaan bahan. Bagi pembeli, kelebihan praktikal ialah tiub yang ditentukan dengan betul boleh memberikan prestasi yang diperlukan tanpa memerlukan bar pepejal atau profil struktur yang lebih berat secara automatik.
Geometri tiub secara langsung mempengaruhi cara ia berkelakuan di bawah beban. Bahagian persegi dan segi empat tepat adalah profil tertutup, jadi dindingnya membentuk perimeter berterusan. Geometri ini boleh berguna terutamanya apabila komponen mengalami daya mampatan, lenturan atau kilasan.
Bagi anggota mampatan, geometri bahagian dan ketebalan dinding adalah kritikal. Tiub yang kelihatan besar secara visual mungkin tidak mempunyai kapasiti yang mencukupi jika dinding terlalu nipis untuk keadaan pemuatan yang diperlukan. Sebaliknya, dinding tebal yang tidak perlu boleh meningkatkan penggunaan bahan, berat fabrikasi dan kos projek.
Bahagian tertutup juga boleh menawarkan kelebihan dalam aplikasi kilasan. Institut Tiub Keluli menyatakan bahawa bahagian HSS tertutup adalah berfaedah untuk menahan beban kilasan. Sumber yang sama juga menyerlahkan ciri kekuatan kepada berat yang tinggi bagi HSS dan luas permukaan yang agak rendah bagi HSS segi empat tepat dan persegi berbanding dengan beberapa bahagian terbuka dengan kapasiti setanding.
Saiz tiub sahaja tidak menentukan kesesuaian struktur. Jurutera harus menilai pemuatan, panjang tidak disokong, butiran sambungan, kelangsingan dinding, sifat bahan, kaedah fabrikasi, dan keperluan reka bentuk yang berkenaan bersama-sama.
Kedua-dua profil berkongsi banyak ciri, tetapi geometri mereka menjadikannya berguna dalam situasi yang berbeza. Tiub persegi mempunyai dimensi yang sama dalam kedua-dua arah utama, yang menjadikannya mudah apabila struktur memerlukan geometri yang agak seimbang. Tiub segi empat tepat menyediakan dimensi bahagian yang berbeza, membolehkan pereka bentuk mengorientasikan dimensi yang lebih dalam mengikut keperluan lenturan utama.
| Faktor | Tiub Persegi | Tiub Segiempat |
|---|---|---|
| Geometri | Empat sisi yang sama | Dua sisi panjang dan dua sisi pendek |
| Kelebihan tipikal | Geometri seimbang dan pembingkaian yang mudah | Orientasi yang cekap untuk beban arah |
| Fabrikasi | Muka rata memudahkan banyak sambungan | Muka rata membenarkan orientasi dan lampiran yang fleksibel |
| Kegunaan biasa | Bingkai, tiang, sokongan, struktur peralatan | Rasuk, bingkai, casis, rak, sokongan struktur |
Oleh itu, memilih antara kedua-duanya hendaklah berdasarkan geometri sebenar dan laluan beban dan bukannya hanya menganggap satu bentuk sebagai unggul secara universal. Dalam banyak projek, kedua-dua profil boleh digunakan bersama.
Banyak masalah pembelian berpunca daripada spesifikasi yang tidak lengkap dan bukannya daripada tiub itu sendiri. Permintaan seperti "tiub keluli persegi" mungkin tidak mencukupi untuk pengilang kerana ia tidak mengenal pasti dimensi, ketebalan dinding, gred, standard, keadaan permukaan, panjang, toleransi atau kuantiti yang diperlukan.
Senarai semak pembelian praktikal hendaklah termasuk:
Untuk pembelian antarabangsa, adalah penting untuk memastikan dimensi, unit, piawaian dan toleransi konsisten. Mencampurkan keperluan metrik dan imperial tanpa mengenal pasti dengan jelas spesifikasi yang mengawal boleh mewujudkan salah faham yang boleh dielakkan.
Gabungan geometri bahagian tertutup dan muka rata menjadikan tiub segi empat sama dan segi empat tepat boleh disesuaikan dengan banyak persekitaran industri dan pembinaan.
Lajur, bingkai, struktur bumbung, penyokong, sekatan dan kerja keluli seni bina.
Bingkai mesin, pangkalan peralatan, platform, pengawal, rak dan struktur sokongan.
Komponen casis, treler, peralatan pertanian, dan pemasangan struktur yang direka.
Kelihatan bingkai, pintu masuk, kanopi, pagar, sekatan dan ciri keluli terdedah.
Aplikasi yang terdedah secara seni bina boleh mendapat manfaat daripada muka licin dan sudut bulat yang biasanya dikaitkan dengan HSS. Ciri-ciri ini juga boleh memudahkan penyepaduan visual anggota struktur ke dalam reka bentuk kontemporari.
Muka luaran rata adalah salah satu sebab praktikal tiub segi empat tepat dan segi empat tepat popular dengan fabrikasi. Komponen boleh diletakkan pada permukaan rata, dan pemasangan kimpalan, penggerudian, bolting, pemotongan dan pendakap selalunya boleh dirancang dengan titik rujukan yang mudah.
Geometri juga menyokong pembinaan bingkai yang bersih. Sebagai contoh, dua tiub segi empat sama boleh dijajarkan secara bersemuka atau pada sudut tepat tanpa perlu menampung permukaan melengkung berterusan tiub bulat. Tiub segi empat tepat juga boleh diorientasikan supaya sisi yang lebih dalam sepadan dengan arah struktur yang dikehendaki.
Walau bagaimanapun, fabrikasi tidak boleh dianggap sebagai isu dimensi semata-mata. Ketepatan pemotongan, jejari sudut, ketebalan dinding, kualiti kimpalan, input haba, penyediaan sambungan, kawalan herotan, dan pemeriksaan selepas fabrikasi semuanya boleh mempengaruhi pemasangan akhir.
Sebelum pengeluaran besar-besaran, sahkan dimensi tiub sebenar, geometri sudut, toleransi, prosedur kimpalan, dan reka bentuk sambungan menggunakan sampel perwakilan apabila pemasangan mempunyai keperluan dimensi yang ketat.
Tiub keluli yang digunakan di luar atau dalam persekitaran yang agresif mungkin memerlukan perlindungan terhadap kakisan. Rawatan yang sesuai bergantung pada keadaan pendedahan, jangkaan hayat perkhidmatan, keperluan penampilan, urutan fabrikasi, dan strategi penyelenggaraan.
Penyediaan permukaan adalah sama pentingnya dengan salutan itu sendiri. Kotoran, minyak, skala kilang, lembapan, percikan kimpalan dan kerosakan fabrikasi boleh menjejaskan lekatan salutan dan prestasi jangka panjang. Oleh itu, pembeli harus menyatakan kedua-dua kemasan yang diingini dan standard penyediaan yang diperlukan di mana sesuai.
Kualiti yang konsisten bermula dengan bahan mentah yang sesuai dan berterusan melalui pembentukan, kimpalan, saiz, kemasan, pemeriksaan dan pembungkusan. Tiub yang menarik secara visual tidak semestinya mencukupi untuk aplikasi kejuruteraan yang menuntut.
| Kawasan Kualiti | Perkara yang Perlu Disahkan |
|---|---|
| Komposisi kimia | Pematuhan gred bahan yang ditetapkan dan piawaian yang berkenaan |
| Sifat mekanikal | Kekuatan hasil, kekuatan tegangan, pemanjangan, dan keperluan lain yang ditentukan |
| Dimensi | Dimensi luar, ketebalan dinding, panjang, kelurusan, dan toleransi |
| Kualiti kimpalan | Kimpalan integriti dan pematuhan dengan spesifikasi pembuatan yang berkaitan |
| Permukaan | Kemasan, keadaan salutan, perlindungan kakisan, dan kecacatan yang boleh dilihat |
| Dokumentasi | Sijil kilang, laporan pemeriksaan, kebolehkesanan dan rekod penghantaran jika diperlukan |
ASTM A500/A500M, contohnya, termasuk keperluan yang berkaitan dengan komposisi kimia, pembuatan, ujian, pemeriksaan dan kemasan. Piawaian yang digunakan hendaklah sentiasa disahkan terhadap projek tertentu kerana bukan setiap piawaian tiub keluli bertujuan untuk setiap keadaan perkhidmatan.
Spesifikasi pembelian yang kukuh mengurangkan jurang komunikasi antara pembeli, pengilang, pasukan berkualiti, pembekal logistik dan pengguna akhir. Daripada hanya menyatakan nama produk, berikan penerangan teknikal yang lengkap.
Contoh struktur spesifikasi:
Produk: Tiub Keluli Segi Empat dan Segi Empat
Bentuk: Segi empat / Segi Empat
Dimensi: Ditentukan di luar lebar × tinggi
Ketebalan Dinding: Ketebalan yang ditentukan
Bahan: Gred keluli yang diperlukan
Standard: Spesifikasi ASTM / EN / JIS / GB yang berkenaan
Panjang: Panjang tetap atau standard
Permukaan: Hitam / tergalvani / bersalut
Pemeriksaan: Sijil ujian dan dokumen pemeriksaan yang diperlukan
Pembungkusan: Dihimpun dan dilindungi untuk penghantaran antarabangsa
Tahap perincian ini amat berharga untuk projek OEM dan pesanan berulang. Sebaik sahaja spesifikasi telah disahkan dan didokumenkan, pembelian masa hadapan boleh berdasarkan rujukan teknikal yang sama dan bukannya bergantung pada penerangan produk tidak formal.
Tiub segi empat sama mempunyai empat sisi yang sama, manakala tiub segi empat tepat mempunyai dua dimensi sisi yang berbeza. Geometri segi empat tepat boleh memberikan lebih fleksibiliti apabila anggota struktur memerlukan kedalaman yang lebih besar dalam satu arah.
ya. Piawaian tiub struktur seperti ASTM A500/A500M secara khusus meliputi tiub keluli karbon persegi dan segi empat tepat untuk tujuan struktur umum dan aplikasi pembinaan. Kesesuaian sebenar bergantung pada gred, dimensi, pemuatan, sambungan dan keperluan reka bentuk yang berkenaan.
Tak semestinya. Peningkatan ketebalan dinding mengubah berat, sifat bahagian, keperluan fabrikasi dan kos. Ketebalan yang betul harus ditentukan daripada keperluan struktur dan pembuatan aplikasi.
Banyak tiub struktur dihasilkan sebagai produk yang dikimpal dan boleh dimasukkan ke dalam pemasangan yang direka menggunakan prosedur kimpalan yang sesuai. Keperluan kimpalan hendaklah diwujudkan mengikut bahan, ketebalan, reka bentuk sambungan, keadaan perkhidmatan, dan piawaian yang berkenaan.
Sediakan bentuk tiub, dimensi luar, ketebalan dinding, gred bahan, standard yang berkenaan, panjang, rawatan permukaan, kuantiti, keperluan pemeriksaan, keperluan pembungkusan dan destinasi. Lukisan atau spesifikasi teknikal berguna untuk projek tersuai.
Bergantung pada keupayaan pengeluaran pengeluar, dimensi, panjang, kemasan permukaan, pembungkusan dan keperluan berkaitan fabrikasi boleh disesuaikan. Pesanan tersuai hendaklah disahkan terhadap keupayaan pengeluaran, had terima yang berkenaan, kuantiti pesanan minimum dan keperluan teknikal.
Tiub segi empat tepat dan segi empat tepat menggabungkan profil struktur tertutup dengan permukaan rata yang praktikal, menjadikannya berguna merentasi pembinaan, peralatan perindustrian, kerja keluli seni bina, pengangkutan dan pemasangan fabrikasi. Prestasinya bergantung kepada spesifikasi lengkap dan bukannya bentuk sahaja. Dimensi, ketebalan dinding, gred bahan, kaedah pembuatan, keadaan pemuatan, sambungan, perlindungan permukaan, pemeriksaan dan persekitaran aplikasi harus dipertimbangkan sebelum pesanan dimuktamadkan.
Bagi pembeli, pendekatan yang paling berkesan ialah menukar keperluan projek kepada spesifikasi teknikal yang jelas dan bekerjasama dengan pembekal yang mampu mengekalkan dimensi, kualiti bahan, kawalan pengeluaran, dokumentasi dan pembungkusan yang konsisten.Tianjin Shixinda Steel Sales Co., Ltd.boleh menyokong pembeli yang mencari penyelesaian tiub persegi dan segi empat tepat untuk keperluan industri dan struktur yang berbeza, dengan spesifikasi produk dan pengaturan bekalan dibincangkan mengikut keperluan projek individu.
